元青花及制作工艺

2016-03-12 10:59

元青花及制作工艺

宋代以前景德镇制瓷，胎土只使用瓷石一种原料，烧成温度较低，制大器易於变型。早期景德镇瓷多中小件这是主要原因之一。南宋后期至元初，在麻村发现了烧瓷的黏土（即麻仓土，现在通称高岭土），经研究在瓷石中掺入20％左右的高岭土，耐温高，走型少，提高了硬度，增强了瓷胎的白度和透明度，为烧制优质大型青花器提供了条件。这就是二元配方制胎。具体配料一般掌握高岭土在五分之一，瓷石占五分之四上下。二元配方的使用是景德德制瓷工艺的一大创新。

① 用麻仓土成胎，可以提高炉温，瓷胎不易变形
② 胎色较白，微显青灰色阶
③ 胎骨里面含有气孔较多，鉴于手工制胎的原因，胎骨中孔隙多数是偏狭形
④ 胎底颗料状明显，不如明清瓷胎细腻。

景德镇生产的元青花因为含有麻仓土，胎色是以白为基色，微显青灰，显青灰的程度有深浅不同的色阶。大概是窑温的不同而造成。这种白中微显青灰色阶细分可能有多种，一般粗略分成较深较浅两类即可。
元青花的胎色没有纯白的，但有深灰和土黄的两种。按程度也可细分多类。但基本上都是不含麻仓土的其他窑口的产品。有因烧窑失败烧结不透而胎色发黄的，不在此例。有的元青花露胎处显土黄色，并不是其胎质本色，有的是因胎土里含有铁质，入窑前晾胎不够干燥而形成的微显淡淡的窑红，有的是长期接触黄土等物形成的包浆。并非瓷胎本色。不应该误解里面也是土黄色的。

元青花在露胎处经常显出或淡或浓的红黄色。这种现象，是在入窑后火烧形成的。平常称做窑红或火烧红、火石红。元青花的窑红从根本上说是因为胎土中含有铁元素而形成的。元青花的胎中含有多种元素，还会有一定量的水分。在入窑烧制的过程中，水分会从胎里向外蒸发。而胎土中含有的游离铁元素随着水分的蒸发会浮现到胎皮表面，显出深浅不等的红黄色。这就是窑红。也就是说形成窑红的成因一是胎中含有铁元素，二是胎含水分，胎晾晒干燥不透而形成。

有人说元青花都有火石红，没有火石红不是元青花，这种说法是不对的。不少元青花露胎处没有火石红。只要胎骨、釉面、青料、工艺、绘画等都对的，不管有没有火石红都是元青花。

单从火石红的角度说元青花可分为多种情况：（1）大面积火石红，和火石红浓重的。（2）火石红较浅淡的。（3）露胎和釉交接处有一线火石红的。（4）没有火石红的。元青花的露胎处的情况比较复杂，不能以有没有火石红判断真假元青花。

火石红表现多样，是与胎土所含铁元素及水分的情况决定的。（1）当素胎施釉后晾晒比较彻底，胎釉均已干透的情况下，入窑烧成后，露胎处往往没有火石红，只有一些铁元素积聚的芝麻黑点。（2）当胎凉晒不够彻底时，胎土中所含的铁元素会随着水分的蒸发而浮现。在露胎表面显出火石红。（3）表胎已晒透，但施釉后未干透而入炉烧制的，因为釉中含水分缘故，会在釉水周边形成一圈轻重不等的火石红。（4）个别元青花在底部露胎处显出较浓厚的红黄色类的护胎釉面的东西，似乎是涂了一层东西，经烧制后而凝聚，尚需进一步研究。

因为真元青花既有有火石红的，也有没有火石红的。而现代制品，也有仿制火石红的。因此以有没有火石红判断是不是真元青花就会进入误区，引起失误。
看火石红应该重点看是真正的古窑火石红，还是现代仿制的假火石红。而不是以它论真假。

一般来说，多数假窑红是从外部涂抹上的。真窑红是烧制过程中自然形成的，很容易区分。但是，几年前在窑中烧制高仿窑红已试验成功。这种仿古窑红如果没有作旧，一般比较鲜艳，出不来几百年的沉旧痕迹，比较好认。如果作旧作的好的，就难认了。因为它也是烧制出来自然形成。特别是新仿一线窑红，围绕釉边露出一线红，很能迷惑人。

怎样区分呢？真正的元青花一线窑红不仅有经历数百年的陈迹，周围露胎的地方，还往往伴随产生一些由于胎土中含铁元素聚集成斑而形成的黑芝麻点。新仿窑红的胎土与古胎土不相同。因此虽然新仿出了一线窑红，但周围露胎处一般没有黑芝麻点，比较干净。这就区别开了新老窑红。当然这种现象的区别只是对今天的仿古窑红来说的。仿古与鉴别总是相斗争而存在的。我们点出如何区分，仿古者就会研究对策，他们今后也会研究出比较像的窑红和黑芝麻点来。我们的鉴别也要不断提高才行。
元青花的釉料配制呈现出多样化，比较复杂。有影青釉、青花白釉、卵白釉、兰釉、红釉等多种颜色釉。在一些地方窑口烧制的元青花中还有灰青釉。
元代景德镇使用的较多的是青花白釉。这种釉是在原影青釉的基础上改善而来。其中减少了釉灰的比例（约占10%左右），增加了釉果的比例，因此釉层中A2O3的成分增加，CaO成份降低。

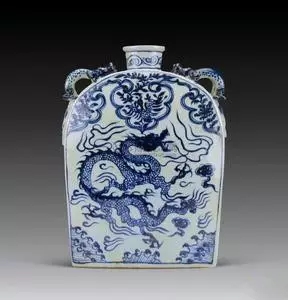

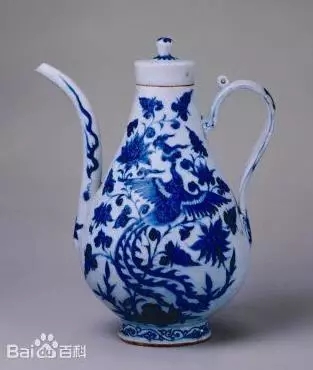

制作工艺

① 元青花的罐瓶类的胎体多数是四段三接。也有五段四接的。接口分别在底部、腹部、颈部。用泥浆粘接口，接处可见泥浆挤压出的痕迹，挤压出的泥浆通常呈滚圆状粗细不匀，个别有瘫塌现像。
② 元青花胎体外部修胎较好。有时需侧视才可看出接口。内部一般不用修胎。可见接口挤压出之泥浆余痕。有的器物将接缝挤出之泥浆抹一下即可。
③ 元青花的器物底部基本是先作平底足，然后挖足，有深矮两种。
④ 胎底手工修制，先挖后削。手工削刀一般由外向内逆时针切削，形成螺旋痕，中心收刀，多数留有明显的收刀痕。不排除偶尔也有左撇子工匠，顺时针切削修底的。中心的收刀是因收刀手法不同有所差异，有的修平，有的留有突起。 ⑤ 元代晚期曾有初步切削底足后又刮平的工艺。因此，在有的器物底部留有螺旋和跳刀两种痕迹。
⑥ 元青花有不挖足的平底器，大器和小器都有。不挖足的原因可能有多种。目前所见的平底器，绝大多数底外圈均斜削一刀。偶尔有不斜削的，估计是该器漏挖足。

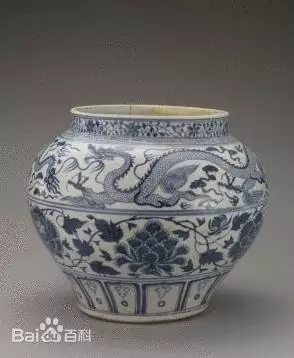

⑦ 元青花的罐类，多数是平底浅圈足，圈足较宽，较矮，足底平整，两面斜削。后期则足底修得较圆滑，与明初相似。

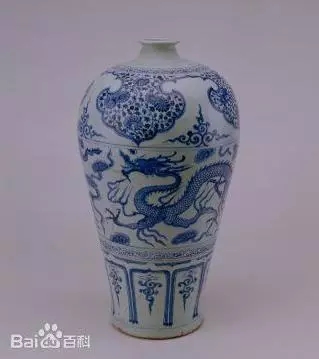

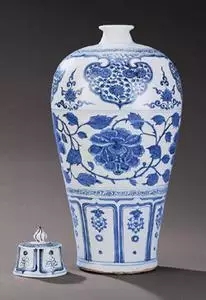

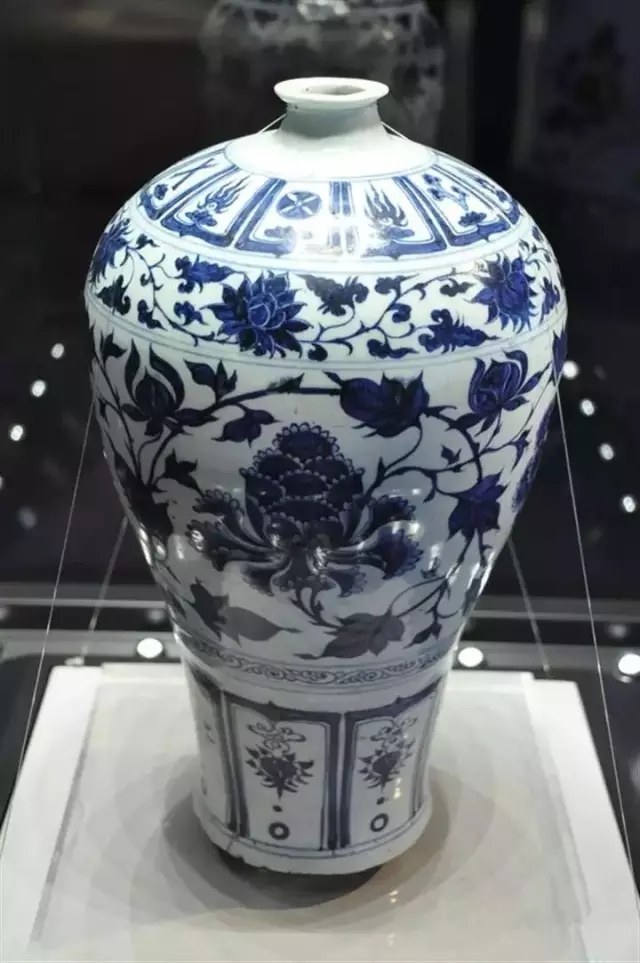

⑧ 元青花的梅瓶多数是平底浅圈足有旋切痕迹，晚期有加刮底痕迹，
⑨ 玉壶春瓶及其多种加耳变形瓶圈足较高，多呈喇叭口状，底平切，有的圈足高深。

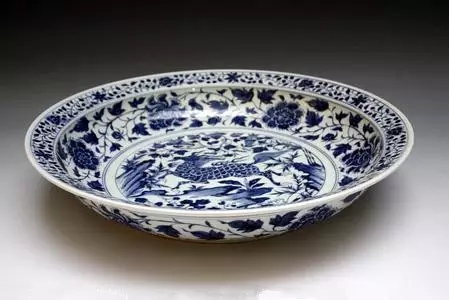

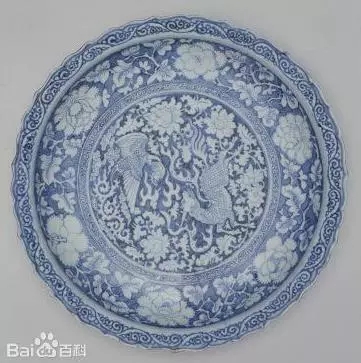

⑩ 盘类圈足矮浅里外斜削，足端较窄，多不施釉。有的小盘为平底，有的大盘平底加支足。 ⑾ 碗类圈足稍高，平底两面倒角，施釉不施釉均有。

元青花生产中的施釉方法，分别是沾釉、淋釉、刷釉和荡釉。
小器一般是单手沾釉，中、大器双手沾釉，然后口部以淋釉的办法补釉，特大器则完全择用淋釉或刷釉。元器罐瓶等物的内部分不单独施釉，多是利用沾釉时进去的釉浆，荡一下釉就完事，因此里釉多严重不匀，甚至大面积无釉。
因为元代这些施釉方法，形成了元器的特点：一般元器釉层较厚，釉面不平，容易出缩釉点和针眼，中大型罐瓶类口部带有釉水流淌痕迹，瓶内多无釉，罐内多漏釉或半截釉。有明显的荡釉痕迹。罐瓶底部多无釉，有时有些手沾上的釉斑，此种釉斑系上釉工艺中手沾釉所为，非故意而为之。
说元青花底部都不施釉是一种误解。元代的玉壶花瓶就很特殊，多数底部施釉，只露圈足，不施釉的反而少些。有的是整体沾釉后再抹掉圈足的釉水，以防粘连。

元青花的烧造质感，从光泽方面一般来说：老的元青花瓷的釉面都会反出一种深沉的光。就是常说的宝光。直观地看感到釉层较厚，好像薄薄的一层玻璃膜。光从里面反出来。柔和不刺眼。新仿元青花没作旧的一般釉面火气较重，表皮有贼光。经过作旧的有的虽没了火气贼光，也没有老物应有的宝光。酸蚀的釉面显浑、发死，与真东西光亮显然不同。
具体些说又分几种情况：
（1）在民间流传使用多年的传世品，一般玉质感强，莹润失透，有些还会有开片。出土的元青花，清洗干净后，一般玻璃质感强。釉面清洗不彻底的表面有一层雾状模式的痕迹，显得不光亮，把这层痕迹洗掉，会显出较亮的玻璃光泽。或不清理，但经过长时间外放擦拭，这层痕迹也会去掉，越来越亮地露出其本质的光亮。
（2）从釉面的表层来说，真元青花器物表面常有橘皮纹、棕眼和缩白釉斑。
（3）从釉层里面的气泡情况看，往往在密集的小气泡外有一些大气泡。特殊例外，元青花有釉层较稀薄的，釉面好像浸入胎里，合成一体，光线比较柔和，不刺眼。一般真东西都干干净净，没有作旧痕迹；假东西往往做的旧旧的，用来骗人。因此遇到干干净净的东西只要直接看就可以了，而遇到脏乎乎的就要小心观察是否作旧。
有一种观点认为“有使用痕迹的元青花是真的，没有使用痕迹的是假的”，这样看对吗？我们说这种观点是不对的。元青花传世品极少，只有在这极少数的传世品上才会有使用痕迹。元青花多数是出土器。窑藏出土的有使用痕迹的很少，没有使用痕迹的较多。墓葬出土的除极个别外，绝大多数都是烧成即入葬的，没有使用痕迹。应该说元青花的精品大器，有使用痕迹的少，无使用痕迹的多。凡出土器，绝大多数没有使用痕迹。
引导收藏者学会分清正常的使用痕迹和人为作旧的使用痕迹是对的，是判别真假的参考手段之一。用有无使用痕迹判定真假则是不对的、片面的。因为真瓷器里面，既有有使用痕迹的，也有没有使用痕迹的。许多窖藏精品没有使用痕迹，许多陪葬品没有使用痕迹，许多用来欣赏的非使用品没有使用痕迹。而且往往是越高级的精品，受人保护，经常是没有使用痕迹或很少使用痕迹的。相反，倒是仿古作旧的瓷器一般都做上使用痕迹，企图让人误以为是老东西。因此遇到脏乎乎碰划痕迹明显的一定要仔细看，不要认错。用有无使用痕迹来判断真假往往把真正的高级精品否定了。收藏界历来讲究瓷器的真、精、新、美。其中的“新”就是指一件真正精美的老瓷器，又新又亮，没有使用痕迹，或很少使用痕迹，才是最好的，才具有最高的收藏价值和经济价值。我们看使用痕迹，只是要看是自然的使用痕迹还是人为做上的痕迹，以此来判断东西有没有做过旧，从而提供一些参考意见，而不是用痕迹来定真假。否则会发生失误。

关于元青花有土沁痕迹的问题：元青花有些是出土的，能不能说有出土痕迹的都是真元青花呢？不能，目前在收藏界有两大危险误区，似是而非，容易引人走错路。一是看土沁定真假，二是看使用痕迹定真假。这两点都是危险的。目前仿古器中的仿土沁仿海捞，仿使用痕迹，仿得好的都已经到了以假乱真的程度，没有相当的经验，肉眼难以区分。
仿古土沁有一种作旧后回炉的，已经真假难分。如果把这些当做重点依据就会走入新的误区。
土沁、海捞和使用痕迹都只是外部因素，不能决定器物的真假。有土沁的和没有土沁的都有真有假，有使用痕迹的和没有使用痕迹的也有真有假。正确的方法是看器物的本质定真假。看器物的器型、釉面、胎骨、青料、画风、工艺。其他都是表相。
土沁和使用痕迹都要首先确定它是真土沁还是假土沁，是真使用痕迹还是假使用痕迹，然后才有参考价值，否则只看土沁和使用痕迹都会走入误区。瓷器本身如果对了年份，有土沁和没有土沁都是对的，瓷器本身不对，有土沁或没有土沁仍然都是不对的。当然，如果看到土沁和海捞即说是假的也不对，不能因为有仿品就把真的也说成假，那是更不可取的。为了避免出错，遇到土沁要看得格外仔细，既不要把假土沁当成真品，也不要把真土沁看走了眼。

上一篇：全国窑口列表和窑址介绍

下一篇：书法常用落款大全

元青花及制作工艺

相关资讯
